# Silnik nie startuje: 5 przyczyn i diagnostyka krok po kroku
> *”Frustruje mnie, że układ DOL jest niby prosty, ale jak coś nie gra — i tak nie wiem gdzie szukać.”*

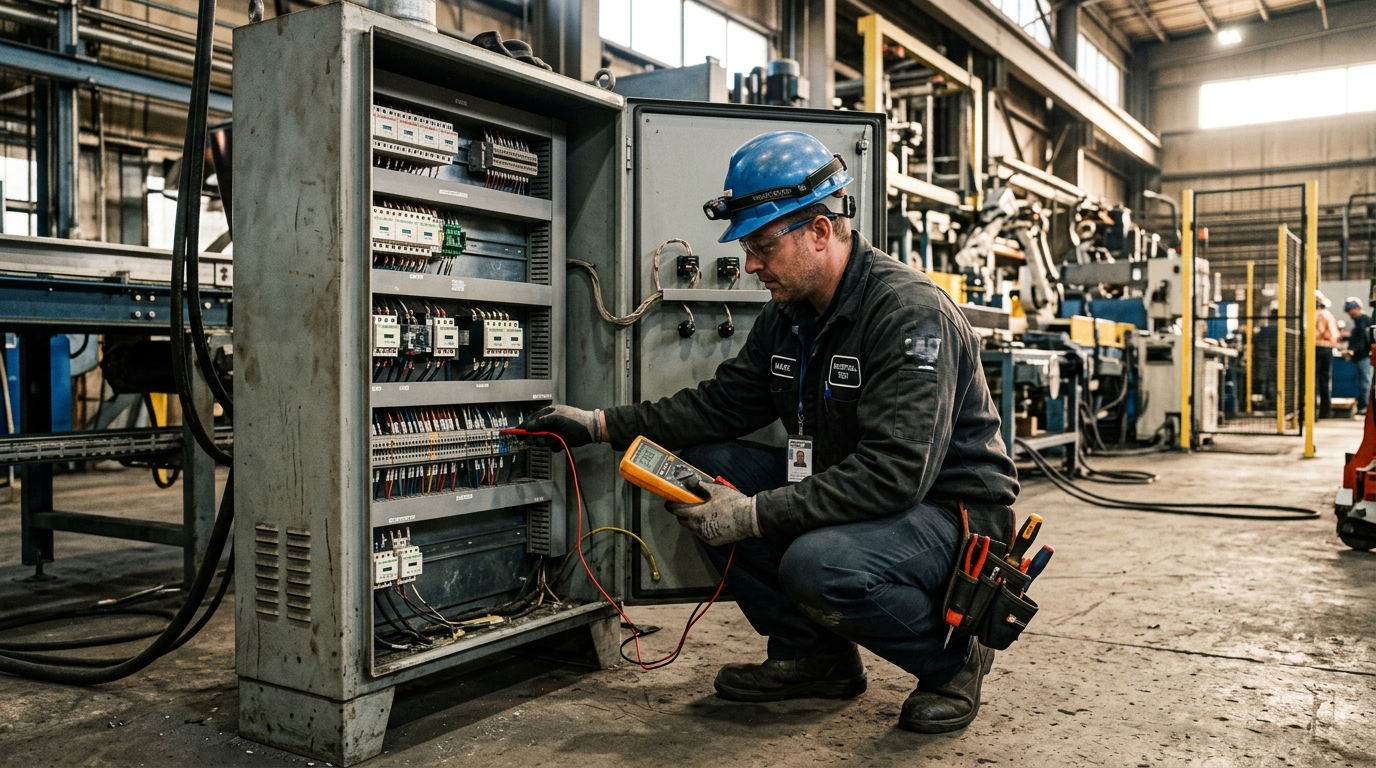

Znasz to uczucie. Wciskasz START, czekasz — i cisza. Żadnego kliknięcia stycznika, żadnego buczenia silnika. Szef już dzwoni, bo linia stoi, a ty stoisz przed szafką sterującą i zastanawiasz się: od czego zacząć?
Ten post jest dla ciebie. Przejdziemy przez diagnostykę krok po kroku — tak jak robi to elektryk, który nie chce tracić godziny na szukanie przepalonego bezpiecznika.
—
## Zanim zaczniesz: 3 sekundy diagnozy wizualnej
Zanim sięgniesz po miernik, zrób szybki przegląd wzrokiem. Trzy sekundy, które często wskazują winowajcę od razu.
**Czy któraś kontrolka na szafce świeci inaczej niż zwykle?** Żółta lampka termika, czerwona sygnalizacja błędu, wygaszona lampka zasilania sterowania — to informacja, zanim cokolwiek zmierzysz.
**Czy termik (zabezpieczenie termiczne) jest wystrzelony?** Na większości modeli widać fizyczny wskaźnik — wystający przycisk resetu albo przekręcona dźwignia. To jedna z najczęstszych przyczyn braku reakcji silnika na START.
**Czy drzwiczki szafy są prawidłowo zamknięte?** W wielu instalacjach wyłącznik drzwiowy blokuje uruchomienie przy otwartej szafie. Brzmi banalnie — ale takie rzeczy się zdarzają.
—
## Obwód sterowania: 5 punktów kontrolnych w kolejności
Układ DOL (Direct On Line) wygląda prosto na schemacie. Ale gdy coś nie gra, musisz iść w określonej kolejności — inaczej będziesz skakał między punktami i tracił czas.
### Punkt 1 — Napięcie zasilania głównego (L1/L2/L3)
Zacznij od podstaw. Zmierz napięcie na zaciskach wejściowych w szafce — **L1, L2, L3**. Wszystkie trzy fazy powinny być obecne i symetryczne (w Polsce zazwyczaj 400V między fazami).
Brak jednej fazy to poważna sprawa. Silnik trójfazowy na dwóch fazach może nie ruszyć albo ruszyć z dużym prądem i zadziałają zabezpieczenia. Jeśli zanik fazy jest po stronie zasilania — problem leży poza szafką.
### Punkt 2 — Bezpieczniki i napięcie sterowania
Obwód sterowania to osobny obwód — zasilany najczęściej **24V DC** (przez zasilacz) albo **230V AC** (przez transformator sterowniczy). Sprawdź bezpiecznik tego obwodu — przepalony bezpiecznik sterowania to jeden z klasycznych “cichych” winowajców.
Zmierz napięcie na szynach sterowania. Jeśli 0V — szukaj dalej: bezpiecznik, zasilacz, transformator.
### Punkt 3 — Napięcie na cewce przy wciśniętym START
To kluczowy punkt. Wciśnij przycisk **START** i jednocześnie zmierz napięcie na zaciskach cewki **stycznika**. Powinno pojawić się napięcie robocze — 24V DC albo 230V AC, zależnie od cewki.
Jeśli napięcie jest — ale styki nie ciągną, nie słyszysz kliknięcia — cewka jest uszkodzona albo przerwa w obwodzie cewki. Przejdź do punktu 4.
Jeśli napięcia nie ma — problem leży w obwodzie sterowniczym przed cewką: przycisk, styki termika, przekaźnik bezpieczeństwa.
### Punkt 4 — Rezystancja cewki
Gdy masz napięcie na cewce, ale styki się nie załączają, odłącz zasilanie i zmierz **rezystancję cewki** multimetrem.
Orientacyjne wartości:
– **Cewka AC 230V** → kilkaset Ω (typowo 200–800 Ω)
– **Cewka 24V DC** → kilkadziesiąt Ω (typowo 20–100 Ω)
Wynik bliski 0 Ω to zwarcie uzwojenia. Wynik “OL” (brak ciągłości) to przerwana cewka. W obu przypadkach — wymiana.
### Punkt 5 — Sygnały blokujące: krańcówki i safety relay
Jeśli napięcie sterowania jest w porządku, cewka sprawna, a silnik wciąż nie startuje — sprawdź **sygnały blokujące**. To najczęściej:
– **Wyłączniki krańcowe** (krańcówki pozycyjne) — czy mechanizm jest we właściwej pozycji?
– **Przekaźnik bezpieczeństwa (safety relay)** — czy jest gotowy (status “ready”)? Czy musiał zostać zresetowany ręcznie po wcześniejszej blokadzie?
– Czujniki obecności, osłony, bramy — w nowoczesnych instalacjach każdy z nich może zablokować rozruch.
—
## TOP 5 najczęstszych winowajców — objawy i działanie
### 1. Przepalony bezpiecznik obwodu sterowania
**Objaw:** Wciskasz START — absolutnie nic. Żadna lampka, żaden ruch, zero reakcji.
**Działanie:** Znajdź bezpiecznik obwodu sterowniczego (często w szafce, oznaczony “F1” lub “F-CTRL”). Sprawdź ciągłość. Jeśli przepalony — wymień i sprawdź, dlaczego się przepalił (szukaj zwarcia w obwodzie).
### 2. Wystrzelony termik (zabezpieczenie termiczne)
**Objaw:** Silnik wcześniej pracował, teraz nie startuje. Termik ma widoczny wskaźnik wyzwolenia.
**Działanie:** Sprawdź, czy silnik i mechanizm ostygły. Zresetuj termik przyciskiem “RESET”. Uruchom ponownie. Jeśli termik wystrzelił znowu — nie resetuj w kółko. Sprawdź prąd silnika pod obciążeniem i nastawa termika.
### 3. Uszkodzona lub niezasilona cewka stycznika
**Objaw:** Napięcie na cewce jest (zmierzyłeś w punkcie 3), ale nie słyszysz kliknięcia załączenia, a styki nie ciągną.
**Działanie:** Pomiar rezystancji cewki (punkt 4). Wynik odbiegający od normy = wymiana cewki albo całego stycznika.
### 4. Brak ciągłości w obwodzie przycisku START
**Objaw:** Napięcie sterowania jest, cewka sprawna, ale po wciśnięciu START — nic.
**Działanie:** Zmierz napięcie na wejściu i wyjściu przycisku przy wciśniętym START. Wejście ma napięcie, wyjście nie — przycisk uszkodzony (utlenione lub zapieczone styki). Wymiana przycisku albo czyszczenie styków.
### 5. Zanik jednej fazy zasilania
**Objaw:** Silnik “próbuje” startować — słyszysz buczenie albo drgania, ale nie rusza. Albo uruchamia się z trudem i zaraz zwalnia.
**Działanie:** Wróć do punktu 1. Zmierz wszystkie trzy fazy. Brak jednej fazy to problem po stronie zasilającej — rozdzielnica, bezpiecznik topikowy główny, kabel. Nie uruchamiaj silnika na dwóch fazach — przepalisz uzwojenie.
—
## Skontroluj izolację silnika — zanim go uruchomisz
Jeśli silnik długo stał albo masz podejrzenie uszkodzenia mechanicznego — przed uruchomieniem sprawdź **rezystancję izolacji** megaomomierzem.
**Minimalna wartość: 1 MΩ** między uzwojeniem a masą (obudową silnika). Wartość poniżej tego progu oznacza zawilgocone lub uszkodzone uzwojenie — nie uruchamiaj, dopóki nie wyjaśnisz przyczyny.
—
## Pamiętaj o prądzie rozruchowym
**Prąd rozruchowy silnika wynosi 5–8 razy więcej niż prąd znamionowy**. To normalne — ale tylko przez chwilę. Jeśli zabezpieczenia wyłączają silnik zaraz po starcie — to może być problem mechaniczny (zacięty napęd) albo zbyt ostro nastawione zabezpieczenia.
—
## Jeśli dalej zgadujesz przy awarii — przegrywasz z tymi, którzy mają metodę
Możesz przechodzić przez kolejne awarie metodą prób i błędów — i za każdym razem zaczynać od zera. Albo możesz mieć **system**.
Ebook **”Diagnostyka układów sterowania”** daje ci metodę “Od Symbolu do Rozwiązania” — strukturę, dzięki której nie zgadujesz, tylko działasz. Elektryk z 1,5-letnim stażem skrócił czas diagnozy o 95% po jej wdrożeniu.
[Zdobądź metodę diagnostyczną](https://www.techcourses.pl/diagnostyka-ukladow-lpv2/)
—
## Podsumowanie
Silnik nie startuje po wciśnięciu START — to sytuacja, która zawsze stresuje. Ale jeśli masz procedurę, stres zamienia się w działanie.
**Kolejność diagnostyki:**
1. Szybki przegląd wizualny — termik, lampki, drzwiczki
2. Napięcie L1/L2/L3 — wszystkie trzy fazy muszą być
3. Bezpiecznik i napięcie sterowania (24V DC lub 230V AC)
4. Napięcie na cewce przy wciśniętym START
5. Rezystancja cewki przy braku reakcji
6. Sygnały blokujące — krańcówki, safety relay
Większość awarii rozruchowych mieści się w tych sześciu krokach. Nie musisz szukać godzinami — musisz iść w odpowiedniej kolejności.
