Jak Dobrać Stycznik? Krok po Kroku przez Parametry i Zastosowania

Jak Dobrać Stycznik?
Krok po Kroku przez Parametry i Zastosowania

W mojej pracy jako inżynier elektryk, niejednokrotnie spotkałem się z sytuacją, gdzie właściwy dobór stycznika decydował o bezawaryjnej i efektywnej pracy układu. Stycznik, choć na pierwszy rzut oka może wydawać się prostym elementem, jest kluczowym aparatem elektrycznym, umożliwiającym włączanie i wyłączanie napięcia, szczególnie w trójfazowych obwodach mocy. Spotykamy go nie tylko w przemyśle, ale również w wielu aplikacjach jednofazowych nieprzemysłowych.

Z moich obserwacji wynika, że wielu elektryków i automatyków, niezależnie od doświadczenia, ma trudności z właściwym doborem stycznika do konkretnego zastosowania. Częstym problemem jest nie tylko zrozumienie specyfikacji technicznej, ale i dopasowanie parametrów stycznika do obciążenia, z jakim ma współpracować. Nieprawidłowy dobór może skutkować przegrzaniem, uszkodzeniem stycznika, a w konsekwencji awarią całego układu.

W tym artykule, bazując na mojej wiedzy i praktycznym doświadczeniu, przeprowadzę Cię krok po kroku przez proces doboru idealnego stycznika. Wyjaśnię, jakie parametry są najważniejsze, na co zwrócić uwagę przy wyborze, i jak uniknąć najczęstszych błędów. Pokażę, jak dopasować stycznik do obciążenia, w zależności od rodzaju aplikacji. Zrozumienie tego procesu, z mojego doświadczenia, jest niezbędne dla każdego, kto pracuje z elektrycznymi układami sterowania.

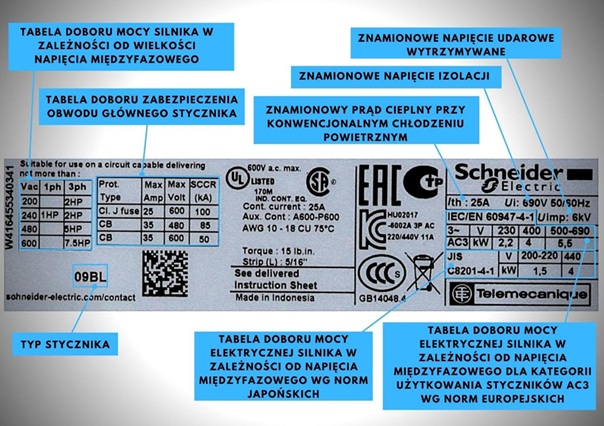

Podstawowe parametry stycznika

Z mojego doświadczenia wynika, że zrozumienie podstawowych parametrów stycznika jest kluczowe do jego prawidłowego doboru. W swojej praktyce zawodowej, wielokrotnie przekonałem się, że pominięcie choćby jednego z nich może prowadzić do nieprawidłowej pracy, a nawet uszkodzenia urządzenia. Dlatego też, zanim przejdziemy do konkretnych zastosowań, omówimy te najważniejsze:

Znamionowe napięcie izolacji U_i– jest to parametr, który mówi jakie maksymalne napięcie możemy przyłożyć do izolacji aby ona nie uległa przebiciu (zniszczeniu).
Znamionowe napięcie udarowe wytrzymywane U_imp– wartość napięcia udarowego które stycznik jest w stanie wytrzymać bez zniszczenia. Jest ono najczęściej wyrażane w kV.
Znamionowe napięcie zasilania cewki stycznika U– wartość napięcia którą należy doprowadzić co cewki stycznika aby umożliwić jego włączenie.
Znamionowy prąd cieplny przy konwencjonalnym chłodzeniu powietrznym I_th – jest to parametr mówiący o tym jaki maksymalny prąd może przepłynąć przez styki główne stycznika nie powodując wzrostu temperatury tych styków powyżej określonego poziomu. Prąd znamionowy stycznika musi być dostosowany do obciążenia, jakie stycznik będzie przełączał. Zbyt niska wartość prądu znamionowego w stosunku do obciążenia może prowadzić do uszkodzenia styków stycznika.
Prąd zwarciowy wytrzymywany stycznika Iz– parametr mówiący o tym jaki maksymalny prąd zwarciowy może przepłynąć przez stycznik nie powodując jego trwałych uszkodzeń.

Moc łączeniowa: Jest to zdolność stycznika do łączenia obciążeń o określonej mocy. W trakcie mojej pracy wielokrotnie przekonałem się, że przy doborze stycznika należy wziąć pod uwagę następujące parametry obciążenia:
- Współczynnik mocy obciążenia (cosϕ): Jest to parametr, który informuje o charakterze obciążenia (rezystancyjnym, indukcyjnym, pojemnościowym).
- Moc pozorna obciążenia (S): Jest wyrażana w woltoamperach (VA) i jest iloczynem napięcia i prądu.
- Moc czynna obciążenia (P): Jest wyrażana w watach (W) i jest to moc rzeczywiście pobierana przez urządzenie.
- Sprawność odbiornika (η): Wyrażona w procentach, określa stosunek mocy oddanej do mocy pobranej przez urządzenie.
Maksymalna wartość zabezpieczenia torów prądowych: producenci styczników podają jakiego typu i maksymalnej wielkości zabezpieczania przeciążeniowego i przeciwzwarciowego należy użyć aby prawidłowo zabezpieczyć stycznik przed skutkami zwarć i przeciążeń.
Trwałość mechaniczna i elektryczna:
- Trwałość mechaniczna to liczba cykli łączeniowych, jaką stycznik może wykonać bez uszkodzenia mechanicznego.
- Trwałość elektryczna to liczba cykli łączeniowych, jaką stycznik może wykonać przy określonym obciążeniu, bez utraty swoich parametrów elektrycznych.
Kategoria użytkowania: Styczniki są projektowane do pracy w określonych warunkach i z określonymi typami obciążeń. W mojej pracy ze stycznikami nauczyłem się, że każda z tych kategorii ma inne wymagania dotyczące parametrów stycznika i jego żywotności.

Pamiętajmy, że prawidłowy dobór parametrów stycznika to podstawa bezpiecznej i efektywnej pracy każdego układu elektrycznego. W dalszej części artykułu omówię, jak te parametry przekładają się na praktyczne zastosowania i jak wybrać stycznik idealny dla Twoich potrzeb. Stycznik tego samego typu będzie mógł być zastosowany zarówno do obciążenia rezystancyjnego jak i indukcyjnego z tą różnicą, że moc odbiornika będzie inna. Dlatego też producenci styczników podają jaka moc elektryczna może przepłynąć przez stycznik w zależności od kategorii jego użytkowania. Tabela 1 przedstawia kategorie użytkowania styczników.

Kategorie użytkowania styczników

Prąd przemienny AC		Prąd stały DC
Kategoria użytkowania	Typowy obszar zastosowań	Kategoria użytkowania	Typowy obszar zastosowań
AC-1	obciążenia nieindukcyjne lub mało indukcyjne, np. piece oporowe	DC-1	Obciążenia nieindukcyjne lub mało indukcyjne, np. piece oporowe
AC-2	silniki indukcyjne pierścieniowe- rozruch wyłączanie
AC-3	silniki indukcyjne klatkowe- rozruch, wyłączanie przy pełnej prędkości obrotowej	DC-3	Silniki bocznikowe- rozruch, impulsowanie, hamowanie przeciwprądem, nawrót, wyłączanie dynamiczne,
AC-4	Silniki indukcyjne klatkowe- rozruch, impulsowanie, hamowanie przeciwprądem, nawrót
AC-5a AC- 5b	sterowanie lamp wyładowczych, łączenie żarówek,	DC-5	silniki szeregowe- rozruch impulsowanie, hamowanie przeciwprądem, nawrót, wyłączanie dynamiczne,
AC- 6a AC- 6b	łączenie transformatorów, łączenie baterii kondensatorów	DC-6	łączenie żarówek.
AC-7a AV- 7b	małoindukcynjne obciążenia w gospodarstwie domowym i inne podobne, łączenie silników w zastosowaniach gospodarstwa domowego
AC-8a AC-8b	sterowanie silników sprężarek hermetycznych czynnika chłodzącego z ręcznym przestawianiem wyzwalaczy przeciążeniowych, jw., z samoczynnym przestawianiem wyzwalaczy przeciążeniowych

Zastosowania styczników w praktyce

Na przestrzeni lat pracy z układami elektrycznymi doszedłem do wniosku, że styczniki znajdują szerokie zastosowanie w różnych dziedzinach przemysłu i automatyki. Ich zdolność do bezpiecznego i niezawodnego przełączania obwodów elektrycznych sprawia, że są niezastąpione w wielu aplikacjach. Często spotykam się z sytuacjami, w których właściwy dobór stycznika decyduje o sprawności całego systemu. Poniżej przedstawiam kilka kluczowych przykładów zastosowań, które bazują na moich doświadczeniach oraz wiedzy z mojej praktyki zawodowej:

Sterowanie silnikami elektrycznymi: Styczniki są podstawowym elementem w układach rozruchu i sterowania silnikami, zarówno jedno-, jak i trójfazowymi. W mojej pracy z napędami elektrycznymi, wielokrotnie wykorzystywałem styczniki do realizacji następujących funkcji:
Włączanie i wyłączanie silnika: Stycznik umożliwia zdalne sterowanie zasilaniem silnika za pomocą przycisków, sterowników lub systemów automatyki.
Zmiana kierunku wirowania silnika. Styczniki umożliwiają zmianę kierunku obrotów silników. Układy takie są często wykorzystywane w przemyśle np. do realizacji podnoszenia opuszczania haka wciągnika, czy jazdy mostu suwnicy do przodu i do tyłu.
Układy rozruchu gwiazda-trójkąt: Styczniki są wykorzystywane w układach rozruchu silników, które redukują prąd rozruchowy i obciążenie sieci. “Wnioski, jakie wyciągnąłem z moich doświadczeń z układami gwiazda-trójkąt, to że odpowiednio dobrane styczniki pozwalają na łagodny rozruch silnika, co wydłuża jego żywotność i zmniejsza ryzyko uszkodzeń.
Sterowanie silnikami dwubiegowymi: Styczniki umożliwiają zmianę prędkości obrotowej silnika poprzez przełączanie konfiguracji jego uzwojeń.
Zabezpieczenie silnika: Styczniki współpracują z wyłącznikami silnikowymi, zabezpieczając silnik przed przeciążeniem i zwarciem.
Układy oświetleniowe: Styczniki wykorzystywane są w układach oświetleniowych, gdzie często zachodzi potrzeba jednoczesnego załączenia dużej liczby lamp lub sterowania oświetleniem w dużych obiektach. Styczniki umożliwiają włączanie i wyłączanie obwodów oświetleniowych z centralnego punktu sterowania, co zwiększa bezpieczeństwo i wygodę użytkowania.
Automatyka przemysłowa: Styczniki są nieodłącznym elementem systemów automatyki przemysłowej. Z moich obserwacji wynika, że stosuje się je w układach sterowania:
Taśmociągami i przenośnikami: Styczniki są używane do sterowania napędem taśmociągów, zapewniając precyzyjną kontrolę ruchu i umożliwiając automatyzację procesów produkcyjnych.
Pompami i wentylatorami: W układach sterowania pompami i wentylatorami styczniki umożliwiają włączanie i wyłączanie tych urządzeń w zależności od potrzeb.
Innymi urządzeniami wykonawczymi: Styczniki sterują pracą różnorodnych urządzeń, takich jak zawory, siłowniki, grzałki, i inne.
Układy sterowania w budynkach: Styczniki znajdują zastosowanie w systemach automatyki budynkowej, gdzie sterują oświetleniem, wentylacją, klimatyzacją i innymi instalacjami. Na podstawie własnych doświadczeń mogę stwierdzić, że ich zastosowanie w tych systemach zwiększa komfort użytkowania i pozwala na optymalizację zużycia energii.
Układy kompensacji mocy biernej: Styczniki są stosowane do załączania kondensatorów w układach kompensacji mocy biernej, co poprawia efektywność energetyczną instalacji.
Sygnalizacja i sterowanie: Styczniki mogą współpracować z przekaźnikami czasowymi w układach sygnalizacji i sterowania, realizując skomplikowane sekwencje czasowe.
Układy awaryjne: Styczniki są wykorzystywane w systemach awaryjnego zasilania, umożliwiając przełączenie na źródło zapasowe w przypadku awarii sieci.

W mojej pracy zawodowej zauważyłem, że różnorodność zastosowań styczników wymaga precyzyjnego doboru ich parametrów, a także uwzględnienia specyficznych wymagań danej aplikacji. Prawidłowo dobrany stycznik zapewnia niezawodną pracę urządzenia i minimalizuje ryzyko awarii.

Krok po kroku – dobór stycznika

W mojej praktyce zawodowej wielokrotnie przekonałem się, że dobór odpowiedniego stycznika wymaga przemyślanego podejścia i uwzględnienia wielu czynników. Nie jest to proces, który można uprościć do jednej uniwersalnej zasady. Na podstawie moich obserwacji mogę stwierdzić, że każdy przypadek jest inny i wymaga indywidualnej analizy. Z mojego doświadczenia wynika, że kluczem do sukcesu jest dokładne zrozumienie wymagań aplikacji i parametrów technicznych stycznika. Poniżej przedstawiam krok po kroku proces doboru, oparty na moich doświadczeniach i dobrej praktyce inżynierskiej:

Określenie parametrów obciążenia: Pierwszym krokiem w mojej praktyce zawodowej zawsze jest dokładne określenie parametrów obciążenia, które stycznik ma włączać. Należy wziąć pod uwagę:
1. Rodzaj obciążenia: Czy jest to silnik, oświetlenie, grzałka, czy inne urządzenie?
2. Napięcie zasilania cewki stycznika: Jakim napięciem jest zasilany układ sterowania stycznika?
3. Moc obciążenia: Jaka jest moc czynna (P) i pozorna (S) obciążenia?
4. Napięcie zasilania: Jakie jest napięcie znamionowe (Ue) obciążenia?
5. Prąd obciążenia: Jaki jest prąd znamionowy (Ie) obciążenia? Wartość prądu obciążenia (Ib) jest zbliżona do wartości prądu znamionowego silnika (In)1.
6. Współczynnik mocy obciążenia (cosϕ): Jaki jest charakter obciążenia (rezystancyjny, indukcyjny, pojemnościowy)?
7. Sprawność odbiornika (η): Jaka jest sprawność urządzenia, które ma być zasilane?
Dobór kategorii użytkowania: dobieram kategorię użytkowania (AC-1, AC-3, AC-4, …….) odpowiednią do rodzaju obciążenia. Zawsze podkreślam, że nieprawidłowy dobór kategorii może skutkować szybszym zużyciem stycznika lub jego awarią.
Dobór napięcia znamionowego izolacji (Ui) stycznika: W mojej praktyce zawsze sprawdzam, czy napięcie znamionowe stycznika jest równe lub wyższe od napięcia zasilania obciążenia..
Dobór prądu znamionowego (Ith) stycznika: Zawsze zwracam szczególną uwagę na to, aby prąd znamionowy stycznika był równy lub większy od prądu obciążenia3. W trakcie mojej pracy wielokrotnie przekonałem się, że warto uwzględnić pewien zapas prądowy, aby stycznik nie pracował na granicy swoich możliwości. Takie podejście wydłuża żywotność stycznika
Dobór mocy łączeniowej stycznika: wyznaczam moc łączeniową stycznika , aby stycznik był w stanie bez problemu łączyć i rozłączać obwód z obciążeniem. Moje obserwacje wskazują, że pominięcie tego kroku może prowadzić do problemów z łączeniem obciążenia.
Uwzględnienie warunków pracy: W mojej pracy z instalacjami elektrycznymi, biorę pod uwagę warunki pracy stycznika, takie jak temperatura otoczenia, wilgotność, zapylenie oraz częstotliwość łączeń. Im wyżarza częstotliwość łączeń czy temperatura otoczenia tym bardziej stycznik należy przewymiarować.
Dobór zabezpieczeń: Styczniki wymagają współpracy z odpowiednimi zabezpieczeniami. Stycznik powinien współpracować z:
- Wyłącznikiem silnikowym do ochrony przed przeciążeniem i zwarciem lub
- Przekaźnikiem termicznym do ochrony przed przeciążeniem i/ lub
- Zabezpieczeniem topikowym do ochrony przed zwarciem lub
- Wyłącznikiem przeciążeniowo- zwarciowym chroniącym przed skutkami przeciążeń i zwarć lub
- Elektronicznym zabezpieczeniem przeciążeniowym
- Przekaźnikiem zaniku i kolejności faz, który chroni silnik przed pracą dwufazową lub przy nieprawidłowej kolejności faz.
Sprawdzenie zgodności z normami: Zawsze upewniam się, że stycznik spełnia wszystkie wymagane normy i standardy bezpieczeństwa.
Dobór dodatkowych elementów: W niektórych przypadkach z mojej praktyki może być konieczne użycie dodatkowych elementów, takich jak styki pomocnicze, cewki o innym napięciu, czy moduły czasowe.
Podsumowanie i ostateczny wybór: Na podstawie moich doświadczeń mogę stwierdzić, że dopiero po przeanalizowaniu wszystkich powyższych kroków, można dokonać ostatecznego wyboru stycznika.

Z praktyki wiem, że prawidłowy dobór stycznika to inwestycja w bezpieczeństwo i niezawodność instalacji elektrycznej. Moim zdaniem, nie warto oszczędzać na tym elemencie, gdyż jego awaria może prowadzić do poważnych konsekwencji.

Bezpieczeństwo

W trakcie mojej wieloletniej praktyki zawodowej, bezpieczeństwo zawsze było dla mnie priorytetem, dlatego też” chciałbym podkreślić, że prawidłowy dobór stycznika to nie tylko kwestia jego parametrów technicznych, ale również, a może przede wszystkim, zapewnienie bezpieczeństwa pracy całego układu. Z moich obserwacji wynika, że lekceważenie aspektów bezpieczeństwa w instalacjach elektrycznych może prowadzić do poważnych konsekwencji, takich jak uszkodzenie sprzętu, zagrożenie zdrowia, a nawet życia. Dlatego też, na przestrzeni lat pracy z układami elektrycznymi doszedłem do wniosku, że niezbędne jest stosowanie odpowiednich zabezpieczeń, aby minimalizować ryzyko wystąpienia awarii i wypadków. W mojej praktyce inżynierskiej zawsze staram się wybierać rozwiązania, które łączą w sobie niezawodność i wysoki poziom bezpieczeństwa. Poniżej przedstawiam kluczowe aspekty bezpieczeństwa związane ze stosowaniem styczników, bazując na moich doświadczeniach i wiedzy:

Zabezpieczenia przeciążeniowe: W mojej pracy z silnikami elektrycznymi, przeciążenie jest jednym z najczęstszych problemów, które mogą prowadzić do uszkodzenia uzwojeń silnika, a nawet jego spalenia. Dlatego też, zawsze stosuje przekaźniki termiczne, wyłączniki silnikowe, elektroniczne przekaźniki nadzorcze, które monitorują prąd płynący przez obwód i odłączają zasilanie w przypadku jego przekroczenia. Dobór zabezpieczenia przeciążeniowego zależy od prądu znamionowego silnika (In) oraz charakterystyki pracy. Zawsze podkreślam, że wartość prądu nastawy przekaźnika termicznego powinna być dostosowana do parametrów znamionowych silnika.
Zabezpieczenia zwarciowe: W trakcie mojej pracy wielokrotnie spotykałem się z sytuacjami, w których zwarcie w obwodzie powodowało uszkodzenie stycznika, a nawet innych elementów układu. Dlatego też, z moich obserwacji wynika, że niezbędne jest stosowanie zabezpieczeń zwarciowych, takich jak wyłączniki silnikowe lub bezpieczniki topikowe, które chronią obwód przed skutkami zwarcia. Dobór zabezpieczenia zwarciowego zależy od wartości prądu zwarciowego w danym punkcie sieci.
Zabezpieczenia przed zanikiem fazy: W mojej praktyce zawodowej, często spotykam się z problemem zaniku jednej z faz w sieci zasilającej, co w przypadku silników trójfazowych może prowadzić do ich pracy dwufazowej i uszkodzenia. Dlatego też, wnioski, jakie wyciągnąłem z moich doświadczeń z układami sterowania silnikami trójfazowymi, to konieczność stosowania przekaźników zaniku faz, które monitorują obecność napięcia we wszystkich fazach i odłączają zasilanie w przypadku zaniku jednej z nich.
Wyłączniki awaryjne (ES): W mojej pracy z maszynami i urządzeniami przemysłowymi, stosuje się wyłączniki awaryjne, które umożliwiają natychmiastowe odłączenie zasilania w przypadku zagrożenia. Zawsze podkreślam, że wyłączniki awaryjne powinny być łatwo dostępne i umieszczone w strategicznych miejscach, co pozwala na szybką reakcję w przypadku sytuacji awaryjnej.
Prawidłowy montaż i podłączenie: W mojej pracy inżynierskiej zawsze dbam o to, aby styczniki były prawidłowo zamontowane i podłączone. Nieprawidłowe połączenia mogą prowadzić do uszkodzenia styków, przegrzewania się elementów, a nawet pożaru. Dlatego też, zawsze zwracam uwagę na dokładne przykręcenie zacisków, stosowanie odpowiednich przekrojów przewodów i zachowanie zaleceń producenta
Regularne przeglądy i konserwacja: W mojej praktyce, bardzo ważne jest to, aby regularnie przeprowadzać przeglądy i konserwację styczników. Zawsze podkreślam, że systematyczne sprawdzanie stanu styków, cewki i innych elementów pozwala na wczesne wykrycie ewentualnych usterek i zapobiega poważniejszym awariom.
Zgodność z normami i przepisami: W mojej pracy zawodowej zawsze upewniam się, że stosowane styczniki i układy z ich wykorzystaniem są zgodne z obowiązującymi normami i przepisami bezpieczeństwa. Zwracam uwagę na to, aby wszystkie elementy instalacji elektrycznej posiadały wymagane certyfikaty i atesty.

W mojej praktyce, bezpieczeństwo to nie tylko kwestia techniczna, ale również kwestia świadomości i odpowiedzialności. Dlatego też, zawsze staram się przekazywać wiedzę i doświadczenie związane z bezpiecznym stosowaniem styczników. Moim zdaniem, inwestycja w bezpieczeństwo to najlepsza inwestycja, jaką można poczynić.
