Falownik wyłącza się przy rozruchu – co sprawdzić

—

“Boję się, że awaria układu rozruchowego spowoduje uszkodzenie silnika, zanim ją zlokalizuję.”

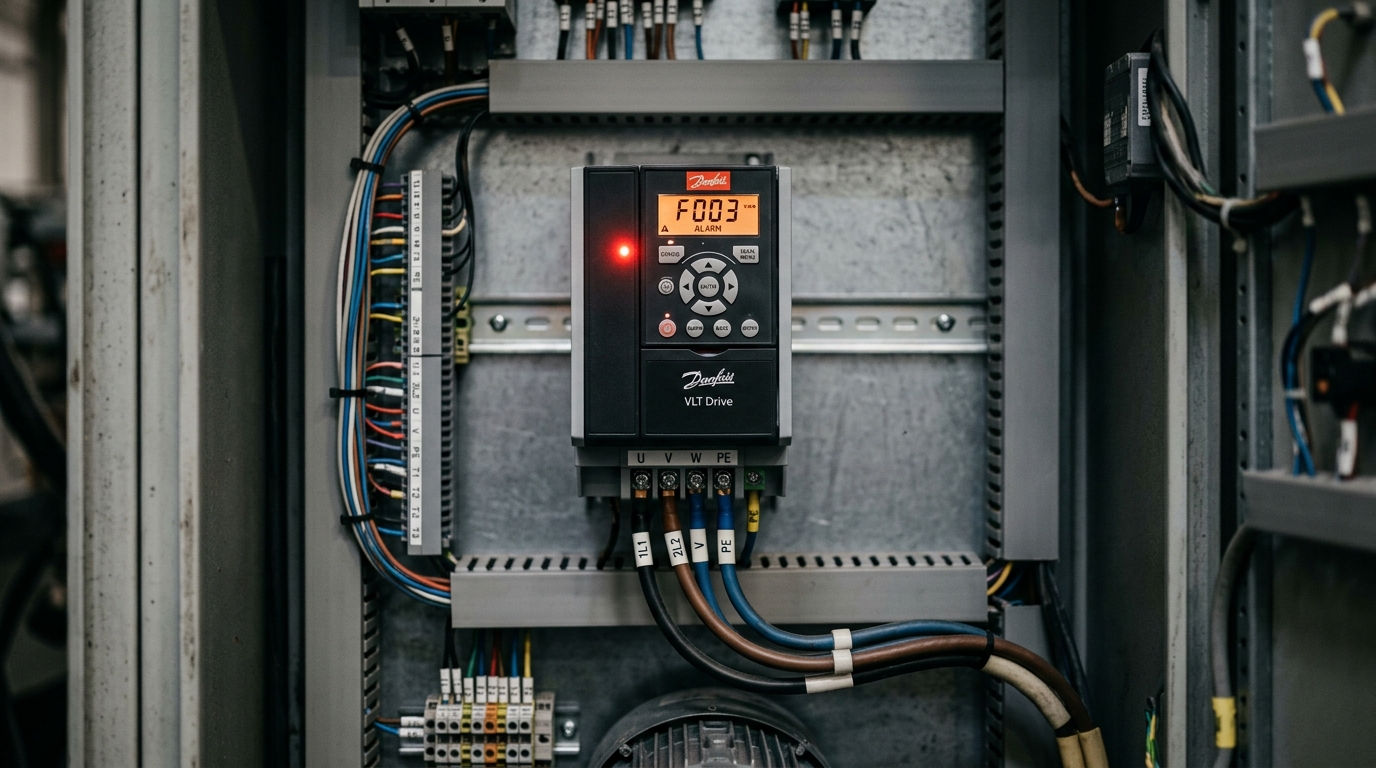

Znasz to uczucie. Wciskasz start, falownik przez chwilę przyspiesza, a po 2–3 sekundach — wyłączenie. Na wyświetlaczu błąd OC albo OL, linia stoi, brygadzista już patrzy na zegarek. I zaczynasz szukać — ale od czego? Bez konkretnej kolejności działań tracisz czas na sprawdzanie rzeczy, które nie mają nic do rzeczy.

Ten post daje Ci listę przyczyn i konkretną kolejność diagnostyki. Żadnej teorii — tylko to, co sprawdza się w zakładzie.

—

Co znaczą błędy OC i OL w falowniku?

Zanim cokolwiek dotkniesz, musisz wiedzieć, z czym masz do czynienia. To nie to samo.

OC (OverCurrent) — przepięcie prądowe. Falownik zmierzył prąd wyjściowy powyżej dopuszczalnego progu i wyłączył się ochronnie. Próg zazwyczaj wynosi 150–200% prądu nominalnego, a czas reakcji jest liczony w milisekundach. Oznacza to, że coś pobiera za dużo prądu — i pobiera to gwałtownie.

OL (OverLoad) — przeciążenie. Tu falownik nie wyłącza się błyskawicznie, tylko akumuluje ciepło przez pewien czas (termiczny model obciążenia). Wyłączenie następuje po kilku–kilkunastu sekundach, gdy „pula termiczna” się wyczerpie. Silnik lub falownik pracuje powyżej nominalnych parametrów zbyt długo.

Rozróżnienie jest ważne diagnostycznie: OC sugeruje problem dynamiczny (np. złe nastawy czasów rozruchu), OL sugeruje problem statyczny (za duże obciążenie mechaniczne lub za mały falownik).

—

4 najczęstsze przyczyny wyłączenia podczas rozruchu

1. Za krótki czas rampy rozruchu (czas przyspieszania)

To najczęstsza przyczyna błędu OC przy starcie. Czas rampy (Acceleration Time, parametr oznaczany często jako Acc, F002, P1-01 — zależy od producenta) ustawiony zbyt krótko powoduje, że falownik próbuje za szybko zwiększyć częstotliwość. Silnik nie nadąża, prąd strzela w górę, falownik wyłącza OC.

Typowe wartości: dla lekkich napędów (pompy, wentylatory) 5–15 s. Dla napędów z dużym momentem bezwładności (taśmociągi, mieszalniki) nawet 30–60 s. Jeśli masz ustawione 2–3 sekundy na ciężkim napędzie — masz gotową przyczynę.

2. Za niski boost momentu lub błędna charakterystyka U/f

Przy starcie silnik potrzebuje dodatkowego momentu, żeby pokonać bezwładność i tarcie statyczne. Falowniki w trybie U/f (skalarnym) mają parametr boost momentu (Torque Boost, V/f Boost) — to małe podwyższenie napięcia przy niskich częstotliwościach, które poprawia moment rozruchowy.

Jeśli boost jest za niski: silnik „nie ma siły” ruszyć, pobiera wysoki prąd przy niskiej prędkości, falownik wyłącza OL. Jeśli boost jest za wysoki: silnik się naswyca magnetycznie, też pobiera za dużo prądu, też OC. Standardowy punkt startowy to 3–5% napięcia nominalnego — resztę dobierasz na podstawie zachowania napędu.

3. Mechaniczne zablokowanie lub za duże obciążenie

Falownik działa poprawnie — problem leży w tym, co napędza. Zablokowany wał, zaciśnięte łożyska, zbita uszczelka, za gęste medium w pompie po zimnym postoju — to wszystko powoduje gwałtowny wzrost prądu przy starcie.

Jak to poznać? Wyłącz silnik od napędzanej maszyny (sprzęgło, pas) i uruchom falownik na biegu jałowym. Jeśli błąd znika — problem jest mechaniczny, nie elektryczny. To jedna z pierwszych rzeczy do sprawdzenia, bo zajmuje 2 minuty.

4. Zły dobór falownika do silnika lub nieprawidłowe parametry silnika

Falownik z ochroną termiczną (OL) kalibruje się na podstawie parametrów silnika wprowadzonych w konfiguracji: prąd nominalny, moc, współczynnik cosφ. Jeśli ktoś wpisał złe wartości (np. prąd z innego silnika), ochrona będzie działać błędnie — za czule lub za późno.

Sprawdź tabliczkę znamionową silnika i porównaj z parametrami wpisanymi w falowniku. To banalne, ale w praktyce w 30% przypadków dane są wprowadzone nieprawidłowo — szczególnie gdy falownik był przepinany między maszynami.

—

Krok po kroku: jak sprawdzić i poprawić nastawy falownika

Trzymaj się tej kolejności — od najprostszego do bardziej czasochłonnego.

Krok 1: Odczytaj kod błędu i historię błędów.

Większość falowników przechowuje log ostatnich 5–10 błędów wraz z wartościami prądu i częstotliwości w momencie wyłączenia. Sprawdź, przy jakiej częstotliwości nastąpiło wyłączenie — jeśli przy 5–15 Hz, problem jest w fazie rozruchu. Jeśli przy nominalnej — to przeciążenie robocze.

Krok 2: Sprawdź czas rampy.

Wejdź w parametry i odczytaj czas przyspieszania. Jeśli poniżej 10 s przy napędzie z masą — wydłuż do 20–30 s i przetestuj. To nic nie kosztuje i często rozwiązuje problem od razu.

Krok 3: Sprawdź parametry silnika w falowniku.

Prąd nominalny z tabliczki = prąd wpisany w falowniku? Moc, napięcie, cosφ? Jeśli nie — popraw i przetestuj ponownie.

Krok 4: Zrób test biegu jałowego.

Odepnij mechanikę i uruchom sam silnik przez falownik. Prąd biegu jałowego powinien wynosić 30–50% prądu nominalnego. Jeśli przy biegu jałowym też jest OC — problem leży w silniku lub okablowaniu.

Krok 5: Sprawdź poziom boosta momentu.

Jeśli przy biegu jałowym jest OK, a z obciążeniem OL — zwiększ boost momentu o 1–2% i testuj. Nie przekraczaj 10% bez potrzeby.

—

Kiedy problem leży poza falownikiem

Falownik to tylko część układu. Jeśli przeszedłeś przez wszystkie nastawy i błąd wraca — szukaj gdzie indziej.

Silnik

Uzwojenia wilgotne lub uszkodzone dają wyższy prąd pobierany przy starcie. Sprawdź rezystancję izolacji megomierzem (minimum 1 MΩ dla silnika 400 V). Sprawdź też rezystancję uzwojeń — powinny być symetryczne między fazami (różnica powyżej 5% to sygnał alarmowy).

Okablowanie między falownikiem a silnikiem

Zbyt długi kabel (powyżej 50–100 m, zależnie od falownika) powoduje pojemnościowe prądy upływowe, które falownik interpretuje jako przeciążenie. Część falowników wymaga w takim przypadku dławika silnikowego lub filtra wyjściowego. Sprawdź w dokumentacji falownika maksymalną długość kabla.

Zasilanie falownika

Wahania napięcia zasilającego lub zbyt wysoka impedancja sieci mogą destabilizować pracę falownika przy rozruchu. Zmierz napięcie na zaciskach wejściowych falownika w momencie startu — jeśli napięcie spada poniżej -10% wartości nominalnej, masz problem z siecią, nie z falownikiem.

Temperatura otoczenia falownika

Falownik w szafie bez wentylacji, latem, przy 40°C otoczenia — może wyłączać się termicznie już przy rozruchu. Sprawdź temperaturę na wyświetlaczu (parametr diagnostyczny) i porównaj z dopuszczalną z dokumentacji.

—

Jeśli dalej zgadujesz — masz problem z metodą, nie z falownikiem

Jeśli przy każdej podobnej awarii zaczynasz od nowa — bez planu, bez systemu — to nie problem z falownikiem, to brak metody. Poradnik „Diagnostyka układów sterowania” daje Ci gotowe procedury dla każdego typu usterki i metodę „Od Symbolu do Rozwiązania”, która eliminuje zgadywanie. Elektryk z 1,5-letnim stażem skrócił dzięki niej czas diagnozy o 95%. Cena: 47 zł.

→ [Zdobądź metodę za 47 zł](https://www.techcourses.pl/diagnostyka-ukladow-lpv2/)

—

Podsumowanie

Falownik wyłączający się podczas rozruchu z błędem OC lub OL to w 80% przypadków jeden z czterech problemów: za krótka rampa, zły boost momentu, błędne parametry silnika lub obciążenie mechaniczne. Sprawdzaj w tej kolejności — od najprostszego do bardziej złożonego.

Kluczowe punkty do zapamiętania:

OC = problem dynamiczny (zbyt gwałtowny rozruch)
OL = problem statyczny (za duże obciążenie przez zbyt długi czas)
Zawsze zacznij od testu biegu jałowego — oddziela problemy elektryczne od mechanicznych
Historia błędów w falowniku mówi Ci, przy jakiej częstotliwości nastąpiło wyłączenie — to Twój pierwszy trop

Masz konkretny kod błędu i model falownika? Zostaw w komentarzu — chętnie pomogę zawęzić diagnostykę.
